Thiết bị thí nghiệm Cửa đi

,Thiết bị thí nghiệm cửa đi là thiết bị kiểm tra hiệu suất vật lý cửa sổ và cửa ra vào STR-3030.

1. Ứng dụng của thiết bị thí nghiệm cửa đi

Máy kiểm tra cửa sổ STR-3030 là thiết bị kiểm tra cửa sổ mới nhất. Do công ty chúng tôi phát triển dựa trên tiêu chuẩn cửa sổ GB/T7106-2008 và GB/T7106-2019 hiện hành. Thiết bị này chuyên dùng để kiểm tra độ kín khí, độ kín nước và khả năng chịu áp lực gió của cửa sổ và cửa ra vào tòa nhà.

Máy dò cửa sổ và cửa ra vào STR-3030 có thể đáp ứng các tiêu chuẩn hiện hành và đáp ứng đầy đủ các yêu cầu của tiêu chuẩn cửa sổ và cửa ra vào mới.

2. Tiêu chuẩn áp dụng thí nghiệm cửa đi

GB/T7106-2008 Phân loại và phương pháp thử nghiệm độ kín khí, kín nước và khả năng chịu áp lực gió của cửa sổ và cửa ra vào bên ngoài của các tòa nhà.

GB/T7106-2019 Phương pháp thử độ kín khí, độ kín nước và khả năng chịu áp lực gió của cửa sổ và cửa ra vào bên ngoài của các tòa nhà.

GB/T31433-2015 Yêu cầu kỹ thuật chung cho tường kính, cửa ra vào và cửa sổ của tòa nhà.

3. Thông số kỹ thuật
4. Khả năng chịu áp suất gió: Phạm vi cảm biến áp suất gió: -7000Pa ~ +7000Pa. Độ chính xác của cảm biến: 0,25%, phạm vi thử nghiệm đo độ dịch chuyển: 0 ~ 50mm. Độ chính xác của máy đo độ dịch chuyển: 0,2%, độ phân giải: 0,01mm
5. Hiệu suất kín khí: Phạm vi đo lưu lượng khí: 0 ~ 600m3/h, độ chính xác của lưu lượng kế: 3%
6. Hiệu suất chống thấm nước: lưu lượng nước điều chỉnh tối đa: 1800L/h. Độ chính xác: 1,5%, thể tích nước: 1~3L / ^m2.min
7. Kích thước thiết bị: Hộp áp suất tĩnh: 3000mm×1000mm×3160mm.

Hộp thu khí: 3000mm×1000mm×3160mm.

Bàn điều khiển: 1050mm×750mm×1300mm.

5. Diện tích sàn: 5500mm×4500mm×3250mm
6. Yêu cầu công suất: 380V 20KW

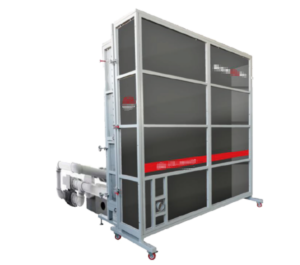

7. Sơ đồ thiết bị
8. Cấu trúc và chức năng chính của thiết bị

Thiết bị thí nghiệm cửa đi bao gồm các bộ phận sau

① Nguồn áp suất ② Hệ thống phun nước mưa ③ Hộp áp suất tĩnh ④ Hệ thống đo lưu lượng khí. ⑤ Hộp thu khí ⑥ Hệ thống điều khiển điện ⑦ Hệ thống đo độ biến dạng dịch chuyển

1. Các tác nhân gây căng thẳng

Nó chủ yếu bao gồm một quạt ly tâm áp suất cao, một bộ biến tần và một van đảo chiều điện. Cung cấp các áp suất khác nhau để đảm bảo độ kín khí, độ kín nước.  Và sức cản gió trong quá trình thử nghiệm và thực hiện chuyển đổi áp suất dương và âm trong quá trình thử nghiệm.

2. Hệ thống phun nước mưa

Lưu lượng kế có độ chính xác cao, van điều chỉnh nước, van phân phối nước và vòi phun.  Bằng thép không gỉ được sử dụng để cung cấp lượng nước phun đáp ứng các yêu cầu tiêu chuẩn về thử nghiệm độ kín nước, bền và chống gỉ.

3. Hộp áp suất tĩnh

Buồng thử nghiệm chủ yếu bao gồm một bo mạch chính, khung trái và phải, khung trên, đế, vòi phun và bộ kẹp mẫu thử. Buồng thử nghiệm này cung cấp một buồng áp suất kín. Để kiểm tra các đặc tính vật lý của mẫu thử cửa ra vào và cửa sổ. Các mẫu thử có thông số kỹ thuật khác nhau có thể được kiểm tra. Bằng cách chọn các vách ngăn có kích thước khác nhau, giúp việc lắp đặt mẫu thử dễ dàng hơn.

4. Hệ thống đo lưu lượng không khí

Một bộ truyền thể tích không khí nhập khẩu có độ chính xác cao được sử dụng.  Để đo độ thấm khí của chi tiết được thử nghiệm và được lắp đặt trong đường ống đo ở phía sau hộp khóa.

5. Hộp thu khí

Chức năng chính của hộp thu khí là thu thập không khí thẩm thấu.  Trong quá trình kiểm tra độ kín khí. Hộp được làm bằng vật liệu nhẹ và bền, giúp hộp nhẹ, dễ di chuyển và dễ sử dụng.

6. Hệ thống điều khiển điện

Nó chủ yếu bao gồm máy tính điều khiển công nghiệp và các bộ phận điện. Sau khi mẫu thử được kẹp chặt, tất cả các quy trình thử nghiệm sẽ được hệ thống điều khiển tự động hoàn thành.

7. Hệ thống đo biến dạng chuyển vị.

Ba cảm biến dịch chuyển kỹ thuật số có độ chính xác cao được sử dụng. Để đo biến dạng của mẫu thử nghiệm về khả năng chịu áp lực gió. Các cảm biến dịch chuyển này dễ lắp đặt và độ chính xác của phép đo sẽ không bị ảnh hưởng bởi áp suất.  Tác dụng lên hộp áp suất tĩnh trong quá trình thử nghiệm.

6. Các tính năng kỹ thuật chính của thiết bị thí nghiệm cửa đi

1.◆ Đạt được sự tương thích giữa các tiêu chuẩn mới và cũ

Cảm biến cửa sổ và cửa ra vào STR-3030 hoàn toàn tuân thủ tiêu chuẩn GB/T7106-2019 mới nhất. Hộp thu khí trong suốt được thiết kế với bánh xe đa năng ở phía dưới, giúp người dùng dễ dàng di chuyển.

2.◆Thiết kế kết cấu hợp lý và độ bền cao.

Hộp áp suất tĩnh và tất cả các vách ngăn đều được hàn bằng khung kim loại. Bề mặt là tấm thép không gỉ, toàn bộ kết cấu được lắp ráp đồng bộ. Thiết kế này có độ bền kết cấu cao, có thể đáp ứng yêu cầu hiệu suất chịu áp lực gió tiêu chuẩn mới lên đến ±7000Pa.

3.◆Kẹp mẫu thử đơn giản và tiện lợi.

Tấm đệm nhẹ và dễ lắp đặt. Việc kẹp mẫu đơn giản và thuận tiện, có thể thử nghiệm nhiều mẫu có thông số kỹ thuật khác nhau.

4.◆Hệ thống phun được làm bằng thép không gỉ.

Hệ thống phun và vòi phun được làm bằng thép không gỉ. Không chỉ chống ăn mòn và có tuổi thọ cao mà còn có các vòi phun được bố trí đều đặn. và lượng phun nước có thể điều chỉnh, đảm bảo tạo thành lớp màng nước liên tục trên bề mặt mẫu vật. Và đáp ứng các yêu cầu về lượng phun nước đã chỉ định.

5.◆Hộp thu khí có thể phát hiện độ kín khí và cũng cung cấp khả năng bảo vệ an toàn.

Hộp thu khí được cấu tạo từ khung kim loại hàn và các tấm kim loại được phủ lớp nhựa phun. Hộp có cấu trúc mô-đun. Bánh xe đa năng ở đáy hộp giúp di chuyển dễ dàng. Khi được kẹp chặt với buồng áp suất tĩnh, hộp thu khí có thể đo độ thoáng khí của mẫu. Hộp cũng đảm bảo an toàn trong các thử nghiệm áp suất gió, đảm bảo an toàn cho thử nghiệm.

6. Mức độ tự động hóa cao.

Hệ thống sử dụng máy tính điều khiển công nghiệp và bộ biến tần lập trình được. Toàn bộ quy trình kiểm tra, thu thập dữ liệu và tính toán đều được tự động hóa. Hệ thống điều khiển tiên tiến này kết hợp máy tính thông thường với thiết bị đo lường thông minh. Hệ thống ổn định, đáng tin cậy, chính xác và linh hoạt.

7. Loại bỏ hoàn toàn van điều chỉnh áp suất cơ học.

Việc sử dụng bộ biến tần có thể lập trình giúp điều chỉnh tốc độ quạt vô cấp, tức là điều chỉnh áp suất vô cấp. Loại bỏ hoàn toàn phương pháp điều chỉnh áp suất cơ học lạc hậu, đạt được khả năng điều chỉnh tốc độ nhanh chóng. Thuận tiện, chính xác, giảm tiếng ồn và thân thiện với môi trường.

8. Tiết kiệm năng lượng đáng kể

Bộ biến tần có thể lập trình được sử dụng để điều chỉnh tốc độ và áp suất. Tốc độ và áp suất đầu ra có thể được điều chỉnh theo các yêu cầu áp suất khác nhau của đầu phát hiện. Giúp thay đổi chế độ làm việc đầy tải của quạt và tiết kiệm điện đáng kể.

5. Hộp thu khí

Chức năng chính của hộp thu khí là thu thập không khí thẩm thấu trong quá trình kiểm tra độ kín khí. Hộp được làm bằng vật liệu nhẹ và bền, giúp hộp nhẹ, dễ di chuyển và dễ sử dụng.

6. Hệ thống điều khiển điện

Nó chủ yếu bao gồm máy tính điều khiển công nghiệp và các bộ phận điện. Sau khi mẫu thử được kẹp chặt, tất cả các quy trình thử nghiệm sẽ được hệ thống điều khiển tự động hoàn thành.

7.◆Hệ thống đo biến dạng dịch chuyển.

Ba cảm biến dịch chuyển kỹ thuật số có độ chính xác cao được sử dụng để đo biến dạng của mẫu thí nghiệm cửa đi. về khả năng chịu áp lực gió. Các cảm biến dịch chuyển này dễ lắp đặt và độ chính xác của phép đo sẽ không bị ảnh hưởng. Bởi áp suất tác dụng lên hộp áp suất tĩnh trong quá trình thử nghiệm.
